PLMN 4G SPECIFICATION


Per accedere alla rete LTE il dispositivo deve essere equipaggiato con il modulo PLMN 4G: un modem Cat 1 con selezione automatica della banda e copertura di emergenza su reti 3G o 2G.

BANDE LTE

B3 FDD1800 / B7 FDD2600 / B20 FDD800

BANDE UMTS

B1 WCDMA2100 /  B8 WCDMA900

GSM

B3 DCS1800 / B8 EGSM900

SIM CARD

SIM e USIM 3V / 1,8V

MICRO SIM - 3FF

POTENZA IN USCITA

Classe 4 (2 W) EGSM900

Classe 1 (1 W) DCS1800

Classe E2 (500 mW) GSM900 8-PSK

Classe E2 (500 mW) GSM1800 8-PSK

Classe 3 (250 mW) WCDMA

Classe 3 (200 mW) LTE-FDD

Classe 3 (200 mW) LTE-TDD

VERSIONE LTE

3GPP E-UTRA release 11

DATI LTE

Cat 1 FDD and TDD

FDD DOWNLINK FINO A 10 Mbps

FDD UPLINK FINO A 5 Mbps

TDD DOWNLINK FINO A 8,96 Mbps

TDD UPLINK FINO A 3,1 Mbps

DATI UMTS

DC-HSDPA / HSPA+ / HSDPA / HSUPA / WCDMA

DC-HDSPA DOWNLINK FINO A 42 Mbps

HSUPA UPLINK FINO A 5,76 Mbps

WCDMA DOWNLINK FINO A 384 kbps

WCDMA UPLINK FINO A 384 kbps

DATI GPRS

Multi-slot Classe 33 (dafault)

DOWNLINK FINO A 107 kbps

UPLINK FINO A 85,6 kbps

DATI EDGE

Multi-slot Classe 33 (dafault)

DOWNLINK FINO A 296 kbps

UPLINK FINO A 236,8 kbps


INDICATORE DI RETE


Lo stato di registrazione è segnalato dall'indicatore led giallo [S], che però non è attivo quando il modulo PLMN è gestito dal controllore principale..




VISTA SENZA PANNELLO FRONTALE

LAMPEGGIO LENTO

64 ms ON / 1800 ms OFF

RICERCA DELLA RETE

LAMPEGGIO

1800 ms ON / 200 ms OFF

REGISTRATO IN RETE

LAPEGGIO VELOCE

125 ms ON / 125 ms OFF

COMUNICAZIONE IN CORSO

ON

CHIAMATA VOCE IN CORSO


SIM CARD


Prima di attivare i dispositivo inserire la micro l'angolo smussato verso l'interno, spingendola fino al blocco.

Premere nuovamente per espellere la micro SIM.

Disabilitare la richiesta del codice PIN prima di inserire la SIM card



Spegnere il dispositivo e scollegare tutte le alimentazioni.


  • Rimuovere il coperchio A


  • Inserire la SIM card B
    con i contatti dorati verso il basso


  • Riposizionare il coperchio A
    prima di mettere in funzione l'unità

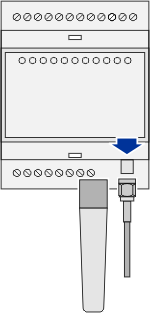

ANTENNA


Un connettore SMA femmina è predisposto per la connessione dell'antenna nei dispositivi con PLMN. Le caratteristiche richieste per l'antenna sono:



ADATTA PER GSM / UMTS / LTE

POTENZA

> 10 W

IMPEDENZA

50 ohm

GUADAGNO

≥ 1 dBi

VSWR

≤ 2:1

FREQUENZA

698 ÷ 960 MHz

1710 ÷1990 MHz

2500 ÷ 2700 MHz



L'ANTENNA PUò ESSERE MONTATA DIRETTAMENTE SUL CONNETTORE COASSIALE OPPURE CONNESSA CON CAVO DI LUNGHEZZA INFERIORE A 3m
