6 ingressi digitali | 4 ingressi analogici | 4 uscite relè
Controllo remoto & locale | Modbus | Modalità basso consumo
Avviso a destinatari su evento locale (SMS, Chiamata, Email, Chat, HTTP, MQTT...)
FCC Part 15 compliant
GW-104C ha una ricca dotazione di ingressi, uscite e CANALI di comunicazione, ciascuno dei quali può essere disabilitato o abilitato e generare eventi:
- • Sei ingressi digitali con funzioni di contatempo e contaimpulsi
- • Quattro ingressi analogici configurabili via software
- • Quattro contatti di uscita a relè
- • Interfaccia Wiegand
- • Trasmettitore e ricevitore Infrarosso
- • Porta Com (modo comandi e trasparente)
- • Doppia alimentazione con sorveglianza e contaore di funzionamento
- • Batteria tampone con sorveglianza e contaore di funzionamento
- • Aggiornamento remoto (su comando)
- • Ricevitore GNSS (opzionale)
- • Invio e ricezione di SMS
- • Invio e ricezione di chiamate telefoniche
- • Riproduzione di file audio durante una chiamata telefonica
- • Rilevamento dei tasti premuti durante una chiamata
- • Invio e ricezione di messaggi chat
- • Chiamate chat con conversione da testo a voce
- • Pubblicazione e sottoscrizione di topic MQTT
- • Richieste HTTP ed UDP
- • Webhooks
- • Controllo di altri dispositivi GW-104 ed GW-104C
- • Completo set di API

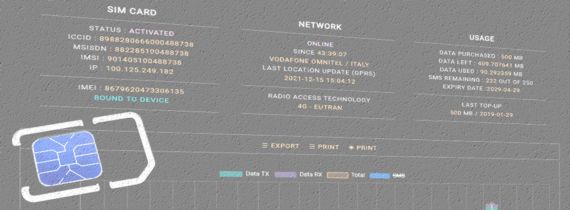

Disponibile anche con SIM card e connettività su (VPN) Rete Privata Virtuale con gestione in cloud, validità 10 anni e 500Mb inclusi che grazie alla gestione dati molto efficiente può garantire molti anni di operatività prima di dover effettuare una ricarica.
COME FUNZIONA
GW-104C può essere impiegato come periferico comandato da remoto (CLOUD).GW-104C può anche lavorare indipendentemente (EDGE) ed essere programmato con semplici REGOLE di comportamento (fino a 500).
Una regola viene attivata da un EVENTO associato ad un canale (es.: ingressi, email entranti, comando infrarosso, codice wiegand, ecc).
Fino a 5 CONDIZIONI opzionali possono essere definite per ciascuna regola (es.: stato ingresso, valore misurato, ultimo codice wiegand, ecc).
Le condizioni impostate sono verificate all'attivazione di una regola.
Possono essere impostate fino a 5 AZIONI da eseguire all'attivazione di una regola.
ModbusRTU MASTER su porta COM
GW-104C può operare com master MODBUS RTU raggiungendo periferici connessi alla porta COM. Fino a 247 dispositivi indirizzabili con accesso a coils e registri per funzioni di lettura / scrittura.MQTT
GW-104C può attivare un client e connettersi ad un broker MQTT. La connessione è disponibile tramite Wi-Fi o rete cellulare (ma solo con versione 4G).(MORSETTI 11 E 12)
DIRETTAMENTE DA RETE – ISOLATO
DA SORGENTE BASSA TENSIONE – NON ISOLATO
DA BATTERIA PRIMARIA LUNGA DURATA – NON ISOLATO
| NEGATIVO | 01 |
|---|---|
| INGRESSO ANALOGICO 1 | 02 |
| INGRESSO ANALOGICO 2 | 03 |
| INGRESSO ANALOGICO 3 | 04 |
| INGRESSO ANALOGICO 4 | 05 |
| POSITIVO 3,3 V | 06 |
| INGRESSO DIGITALE 1 | 07 |
| INGRESSO DIGITALE 2 | 08 |
| INGRESSO DIGITALE 3 | 09 |
| INGRESSO DIGITALE 4 | 10 |
| INGRESSO DIGITALE 5 | 11 |
| INGRESSO DIGITALE 6 | 12 |
| 13 | ALIMENTAZIONE PRINCIPALE |
|---|---|
| 14 | ALIMENTAZIONE PRINCIPALE |
| 15 | NC |
| 16 | COMUNE USCITE |
| 17 | USCITA RELÈ 1 |
| 18 | USCITA RELÈ 2 |
| 19 | USCITA RELÈ 3 |
| 20 | USCITA RELÈ 4 |

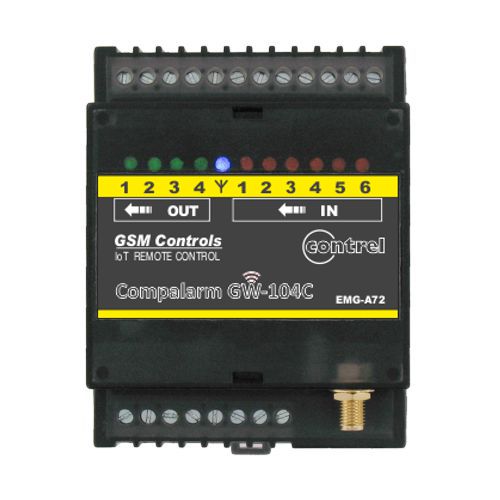

Controllore programmabile con connettività PLMN.
Approvato e conforme alla Direttiva Apparecchiature Radio e alla Parte 15 del Regolamento FCC.
Dettagli e specifiche complete disponibili nella GUIDA DI RIFERIMENTO.
- • 4 moduli per guida DIN EN-50022
- • Policarbonato autoestinguente UL94-V0
- • Peso: < 200 g
- • Temperatura operativa: -20 ... 60 °C
- • Umidità relativa: 5 ... 95% non condensante
- • Grado di protezione IP40
- • Altitudine < 2000 m
- • Apparato di Classe II – DOPPIO ISOLAMENTO
- • Batteria di backup Li-Poly opzionale
ALIMENTAZIONE – VERSIONE L –
- • Tensione CA: 9 … 27 V
- • Tensione CC: 9 … 35 V SENZA POLARITÀ
- • Corrente: < 690 mA MAX
ALIMENTAZIONE – VERSIONE B –
- • Tensione CC: 3,4 … 4,2 V(BATTERIA PRIMARIA)
- • Potenza: 9 … 800 … 4000 mW
- • Potenza: 30 mW SLEEP – 0,8 mV HIBERNATE
6 INGRESSI DIGITALI
- • Tensione ingresso: 3 … 9 VCC
- • Corrente ingresso: 2mA @ 5V
- • Tempo di attivazione: 1 … 35535 sec
- • Impulso di conteggio: > 20 ms
- • Frequenza impulsi: < 25 Hz
- • Contatempo: fino a 999999 min
4 Uscite relè
- • Contatti SPST
- • Corrente nominale 3 A
- • Tensione nominale 250 Vac
- • Potere di interruzione 750 VAMAX
4 Ingressi Analogici
- • Ingresso: 0 … 10V | 0 ... 20mA | NTC
- • Risoluzione: 0,014V | 0,028mA | 0,1°C
- • Impedenza: 35kΩ | 100Ω
- • Precisione: ±2%
- • Fondo scala: ±1000000
- • Zero impostabile
ALIMENTAZIONE – VERSIONE M –
- • Tensione CA: 85 … 264 V – 47 ... 63 Hz
- • Tensione CC: 120 … 370 V SENZA POLARITÀ
- • Corrente: < 100 mA @ 230VCC
ALIMENTAZIONE AUSILIARIA
- • Connettore modulare RJ45
- • Tensione: 5 VCC>
- • Corrente: < 50 mA … 300 mA TIPICA
PLMN
- • LTE Bande: B3/B7/B20 (1800/2600/800)
- • UMTS Bande: B1/B8 (2100/900)
- • GSM Bande: B3/B8 (900/1800)
- • SIM card: microSIM 3FF – 3V / 1,8V
- • Potenza in uscita: Class 4 (2W) EGSM900
- • Potenza in uscita: Class 2 (1W) DCS1800
- • Potenza in uscita: Class 3 (250mW) WCDMA
- • Potenza in uscita: Class 3 (200mW) LTE
- • Dati LTE uplink: up to 8,96 Mbps
- • Dati LTE downlink: up to 10 Mbps
- • Dati UMTS uplink: up to 42 Mbps
- • Dati UMTS downlink: 5,76 Mbps
- • Dati EDGE uplink: up to 236,8 Kbps
- • Dati EDGE downlink: 296 Kbps
- • Dati GPRS uplink: up to 85,6 Kbps
- • Dati GPRS downlink: 107 Kbps
Interfaccia dati
- • RS-232 (connettore modulare RJ45)
- • 115200 bit/s
- • 8 bit dati, 1 bit stop, nessuna parità
thumb_up Pronto a mettere in pratica le tue idee?
Noi ti forniamo strumenti e documentazione per configurare i nostri dispositivi nel modo che preferisci. Qui puoi trovare una raccolta di possibili ispirazioni, ora libera la tua immaginazione ed usa Mobi.Control per realizzare la tua applicazione.
CONTROLLO ACCESSI
Apri il tuo garage con un bottone scorciatoia dal tuo smartphone. Controlla cancelli e barriere con tastierini e badge, dal computer in ufficio o qualsiasi terminale nel mondo.
Gestisci il movimento di persone e merci nella tua proprietà.
ILLUMINAZIONE DI ESTERNI
Gestisci l'illuminazione in base alla presenza di pedoni o vetture oppure all'alba e tramonto.
Spegni le luci quando vuoi ammirare il cielo notturno, riducendo l'inquinamento luminoso e risparmiando energia.
CONTROLLO DEL CLIMA
Controlla e regola la temperatura di casa ed il consumo di energia adattandolo alle reali esigenze della famiglia, aziona il sistema di riscaldamento / condizionamento secondo le tue preferenze, condizioni ambientali e costo dell'energia.
AUTOMAZIONE DOMESTICA
Controlla elettrodomestici da remoto con SMS, telefonate oppure messaggi chat.
Interroga i tuoi apparati o ricevi avvisi per eventi locali.
Crea una strategia di controllo a tempo o dipendente dalle condizioni locali.
ALLARMI DOMESTICI
Ricevi avvisi quando la tua lavatrice termina il lavaggio oppure in caso di perdite d'acqua.
Assicurati di essere informato in caso di blackout, anche per preservare gli alimenti in frigorifero ed garantirti di non consumare cibi avariati.
RILEVAMENTO INTRUSI
Ricevi avvisi quando qualcuno entra nella tua proprietà !
In costruzioni isolate o non sorvegliate una sirena non è sufficiente per un pronto intervento in caso di emergenza.
Invia un messaggio se qualcuno entra nella tua casa, vialetto, giardino o garage…
GUASTI
Segnala guasti tecnici e ricevi un ulteriore messaggio quando tutto è rientra a normalità.
Sorveglia alimentazioni, temperature, porte rimaste aperte…
Il contatore interno può tenere traccia del tempo di utilizzo di macchine, ascensori, congelatori, caldaie, distributori automatici…
ILLUMINAZIONE STRADALE
La regolazione in tempo reale dell'intensità della luce pubblica è una soluzione molto interessante per ridurre il consumo di energia e l'inquinamento luminoso.
Anche blackout e malfunzionamenti possono essere rilevati e segnalati tempestivamente.
Inoltre si possono evidenziare situazioni di pericolo, segnalare eventuali lavori o incidenti stradali agevolando le operazioni di lavoro e di soccorso.
Sensori locali possono raccogliere dati ambientali (inquinamento atmosferico, precipitazioni e rischio di ghiaccio o nebbia).
TRASFERIMENTO DATI
Utilizzalo efficacemente per inviare e ricevere testo dalla porta com locale tramite WiFi o rete cellulare per controllare qualsiasi dispositivo, macchina o processo tramite collegamento seriale.
DOCUMENTAZIONE
 | GUIDA DI RIFERIMENTO Documentazione online |
 | GUIDA UTENTE INGLESE |
| GUIDA UTENTE ITALIANO |
| ESEMPI Alcune applicazioni pratiche |
| SPECIFICHE API RESTful web services |
