INSTALLAZIONE

GW-104 può essere montato a scatto su guide EN-50022.

Per la sicurezza del funzionamento deve essere installato da personale qualificato in un contenitore che prevenga i contatto accidentale con tensioni pericolose, garantendo un minimo grado di protezione IP40 aumentato ad IP54 per applicazioni all'aperto.

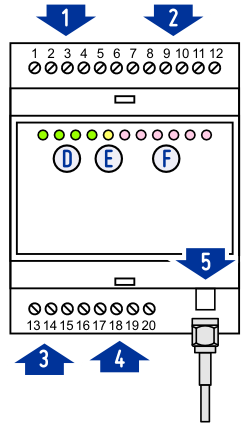

1 Ingressi analogici

2 Ingressi digitali

3 Alimentazione principale

4 Uscite

5 Antenna cellulare

6 Porta COM/Alimentazione ausiliaria


D Indicatore verde uscite

E Indicatore radio

GIALLO - WiFi

VELOCE: NON CONNESSO

LENTO: CONNESSO A SSID

BLU - PLMN

VELOCE : NON REGISTRATO

LENTO : REGISTATO

F Indicatore rosso ingressi digitali


VELOCE : 500 ms ON / 1500 ms OFF

LENTO : 500 ms ON / 5500 ms OFF

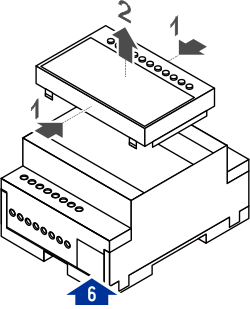

Rimuovere il fronte per accedere:


  1. Stringete con due dita il coperchio frontale per sganciarlo.

  2. Estrarre il coperchio e riporlo in luogo sicuro.


Ripristinare il coperchio prima di mettere in funzione.



G Alloggiamento Micro-SDTM card

H Ricevitore infrarosso

L Antenna WiFi / Bluetooth

M Trasmettitore infrarosso

N Modem cellulare

       SOLO CON OPZIONE PLMN

P Indicatore di batteria

GIALLO DURANTE LA CARICA

R Indicatore alimentazione

       VERDE CON DISPSITIVO ON

S Indicatore stato PLMN

       SOLO CON OPZIONE PLMN
