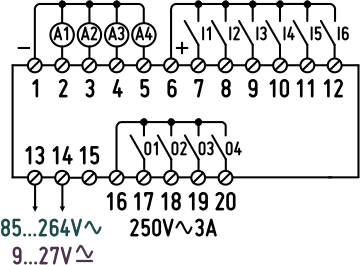

COLLEGAMENTI

Negativo  •  01

13  •    Alimentazione principale

Ingresso analogico 1  •  02

14  •    Alimentazione principale

Ingresso analogico 2  •  03

15  •    ⎯

Ingresso analogico 3  •  04

16  •    Comune uscite

Ingresso analogico 4  •  05

17  •    Uscita relè 1

Positivo 3,3VDC  •  06

18  •    Uscita relè 2

Ingresso digitale 1  •  07

19  •    Uscita relè 3

Ingresso digitale 2  •  08

20  •    Uscita relè 4

Ingresso digitale 3  •  09


Ingresso digitale 4  •  10


Ingresso digitale 5  •  11


Ingresso digitale 6  •  12



L'alimentazione 3,3V - 50mAMAX disponibile al morsetto 06 verso il negativo al morsetto 01 può essere spenta. Questa uscita è disponibile anche quando i dispositivo è alimentato dalla sola batteria.


i morsetti di ingresso / Uscita non sono disponibili per i modem PLMN
